TSMC-ova proizvodna tehnologija N2, najnaprednija 2-nanometarska tehnologija te tvrtke, očito izaziva golem interes kupaca. Potpredsjednik tvrtke Kevin Zhang nedavno je izvijestio da u usporedbi s N3, koji spada u 3-nanometarski razred, kod N2 sada četiri puta više čipova dolazi do takozvane faze „tape-outa”, odnosno do stanja u kojem virtualni nacrti postaju opipljive pločice.
To pokazuje da su kupci tvrtke, među kojima je i niz dugogodišnjih, cijenjenih partnera, nestrpljivo očekivali dolazak N2 čvora, a mnogi su umjesto N3 odmah prešli na N2 kako bi u odnosu na prethodnu tehnologiju ostvarili još veći iskorak u potrošnji, performansama i gustoći tranzistora. Nije ni čudo jer N2 na više područja donosi znatna poboljšanja, primjerice TSMC njime prvi put primjenjuje GAAFET, odnosno Gate-all-Around FET tehnologiju tranzistora s nanolistovima.

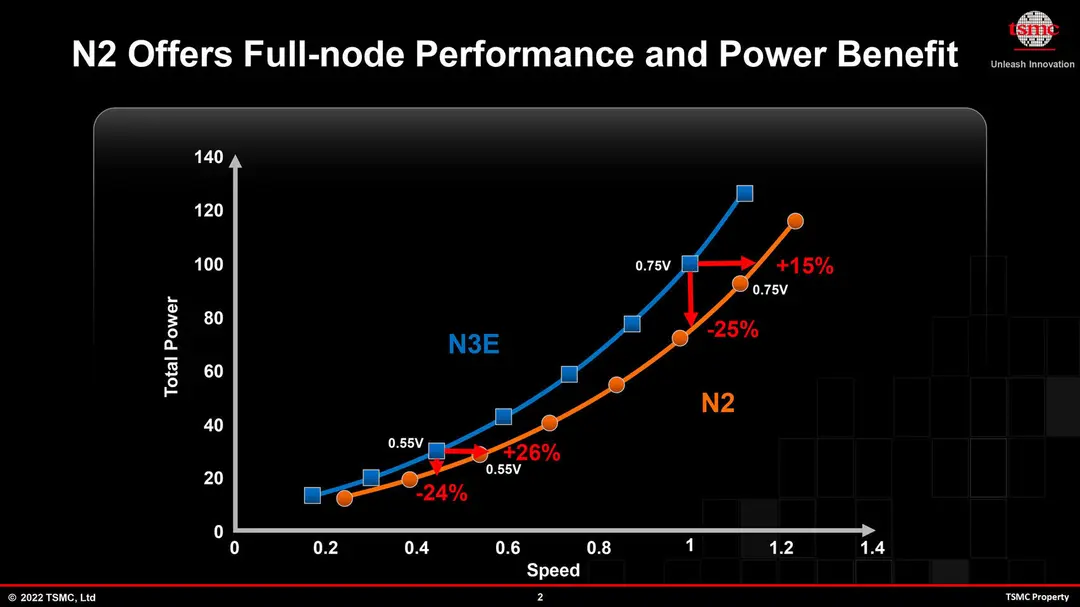

Prema TSMC-u, N2 čvor u odnosu na prethodnu vrhunsku tehnologiju pri istoj složenosti čipa i istoj potrošnji može ponuditi do 15% veće performanse, a ako je važnije smanjenje potrošnje, pri istim performansama i istoj složenosti čipa moguće je postići i do 30% nižu potrošnju. Zahvaljujući tome projektanti čipova mogu postići znatno ubrzanje unutar istog energetskog okvira ili smanjiti potrošnju čak za trećinu uz istu razinu performansi – u odnosu na N3E. Među prednostima je i veća gustoća tranzistora, koja u ovom slučaju iznosi 15%, što znači da se uz isti proračun tranzistora može izraditi manji čip, no razvojni inženjer može odabrati i da pri istoj veličini čipa koristi više tranzistora. Prema potrebi moguće je i da se uz veći čip upotrijebi više tranzistora te tako postignu veće performanse.

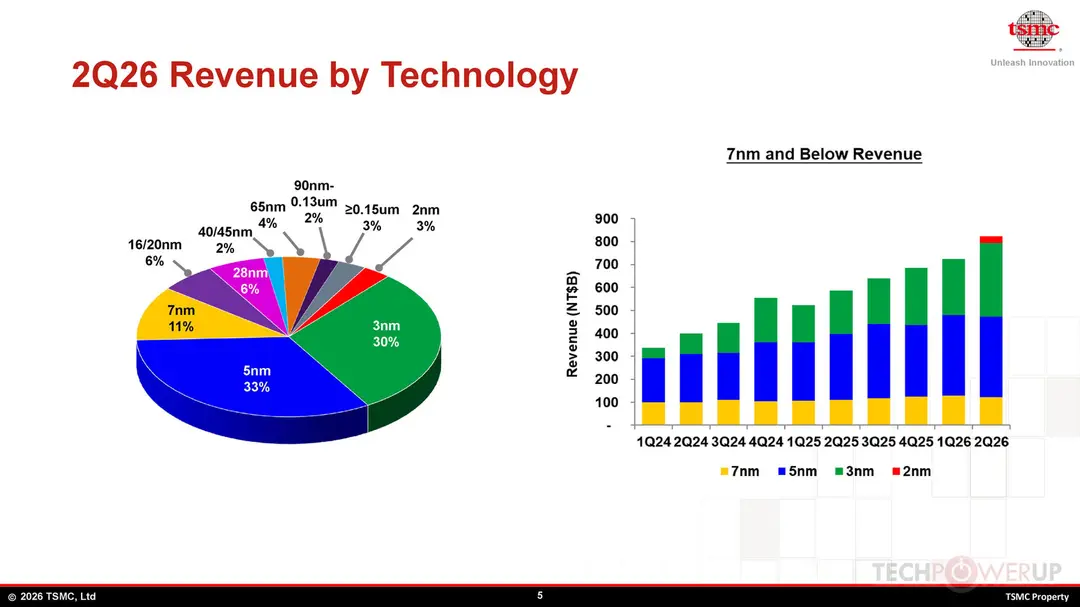

Proizvodna tehnologija N2 dakle uživa golemu popularnost, no zasad još ne čini veći dio prihoda proizvođača, iako se u velikim količinama proizvodi od četvrtog tromjesečja 2025. To će se vjerojatno uskoro promijeniti jer brojni partneri izrađuju čipove na temelju N2, primjerice AMD-ove procesore Venice zasnovane na arhitekturi ZEN 6 i Appleove SoC jedinice A20 Pro, koje će se naći u iPhoneu 18 Pro, a i niz drugih proizvoda gradit će se oko novog čvora te brzo povećati njegovu sposobnost generiranja prihoda. N2 trenutačno čini samo 3% ukupnog prihoda tvrtke, dok je taj udio kod N3 30%, a najviše prihoda donose čvorovi 5-nanometarskog razreda, uključujući N5, koji se mogu pohvaliti 33-postotnim udjelom.
Nakon „osnovnog” N2 stiže i N2P, koji donosi dodatni iskorak u energetskoj učinkovitosti i performansama, a mogao bi biti u upotrebi već u drugoj polovici godine. Slijedi N2X, koji debitira 2027., a tijekom 2028. na tržištu će se pojaviti i N2U. O konkretnim proizvodima izgrađenima oko novih čvorova moći će se govoriti kasnije, kako se bude približavao trenutak njihova puštanja u masovnu proizvodnju. Čvorovi 2-nanometarskog razreda iznimno su važni, a inženjerski tim velikog tajvanskog ugovornog proizvođača poluvodiča čini sve da ispuni očekivanja i potrebe kupaca te da stignu pouzdano i stabilno, prema rasporedu iz ranijih planova.
U međuvremenu tvrtka posebnu pozornost posvećuje i gradnji i proširenju tvornica: u Arizoni će tijekom sljedećih godina uložiti oko 100 milijardi dolara kapitalnih ulaganja, od čega otprilike 30 milijardi dolara otpada na razvoj opskrbnog lanca.
